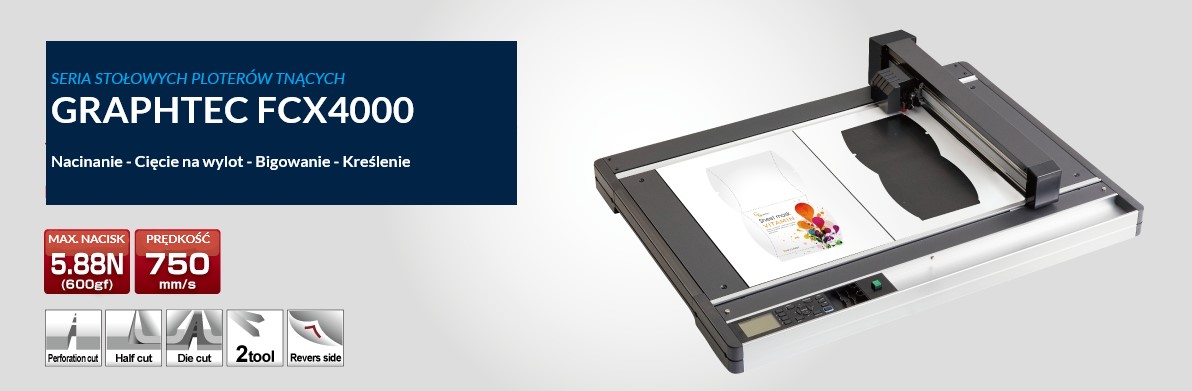

Plotery tnące Graphtec FCX4000 to seria profesjonalnych ploterów stołowych, opracowanych przez renomowanego producenta – japońską markę Graphtec. Seria ta obejmuje dwa modele ploterów tnących:
- Graphtec FCX4000-50ES – ploter ze stołem roboczym o wymiarach 488 × 660 mm (wielkość równoważna dwóm arkuszom A3+);
- Graphtec FCX4000-60ES – ploter ze stołem roboczym o wymiarach 660 × 976 mm (wielkość równoważna czterem arkuszom A3+).
Dzięki płaskiej konstrukcji ploterów FCX4000 urządzenia te umożliwiają cięcie materiałów, które nie są obsługiwane przez rolkowe plotery tnące. Nacisk na nóż, dochodzący aż do 600 gf, pozwala na cięcie grubych, sztywnych i twardych materiałów.
Plotery Graphtec FCX4000 są idealnym rozwiązaniem do cięcia:
- papieru, kartonu, tektury (w tym tektury falistej klasy F/G) – możliwość bigowania kartonu o grubości do 0,5 mm;
- cienkiego poliwęglanu, spienionego PVC;
- folii magnetycznych, folii do piaskowania, folii odblaskowych II generacji (np. typu „plaster miodu”);
- folii i papierów zabezpieczonych grubą warstwą laminatu itd.
Szeroki zakres regulacji nacisku noża umożliwia precyzyjne dostosowanie parametrów cięcia, zapewniając optymalną jakość obróbki również w przypadku wyjątkowo cienkich materiałów, takich jak folie poliamidowe (kapton) czy kalka techniczna.
Plotery tnące Graphtec z serii FCX4000 można wykorzystać do małej i średnionakładowej produkcji: pudełek kartonowych, naklejek, etykiet samoprzylepnych, grafiki do oklejania znaków drogowych, szablonów do malowania i piaskowania, szablonów obuwniczych, kartonowych makiet, zawieszek, etykiet, wizytówek, zaproszeń czy foliowych sond stosowanych w branży medycznej.
Plotery tnące Graphtec FCX4000 cieszą się ogromną popularnością wśród Użytkowników poszukujących małego, kompaktowego, stołowego plotera tnącego, który oferuje szeroki zakres funkcji i możliwości.
Do kluczowych zalet tablicowych ploterów tnących Graphtec z serii FCX4000 należą:
- nacinanie, cięcie na wylot oraz bigowanie – możliwość nacinania do grubości nośnika, cięcia na wylot linią ciągłą i perforowaną, a także bigowania oraz kreślenia;
- dzięki zastosowanemu systemowi odczytu paserów naniesionych na media w procesie nadruku możliwe jest precyzyjne wycięcie po obrysie, a nawet cięcie i bigowanie po stronie przeciwnej do nadruku, co umożliwia wykonanie opakowań kartonowych z nadrukiem bez uszkodzeń zadrukowanych powierzchni;
- dwunarzędziowa głowica pozwala na zamontowanie dwóch różnych narzędzi jednocześnie, dzięki czemu w jednym cyklu produkcyjnym możliwe jest wycięcie i opisanie wyciętego elementu, co jest bardzo przydatne przy wykonywaniu szablonów do malowania lub szablonów obuwniczych (czołowi polscy producenci obuwia od wielu lat używają do cięcia szablonów ploterów stołowych Graphtec);
- siła nacisku na nóż 600 gf umożliwia cięcie materiałów o grubości aż do 1 mm*;
- funkcja symulacji noża aktywnego – redukuje problemy związane z deformacjami, zaokrąglonymi lub niedociętymi narożnikami grafiki, co jest powszechnym wyzwaniem przy cięciu grubych i twardych materiałów;
- autorska funkcja bigowania pozwala na dobranie optymalnych parametrów w zależności od twardości i grubości oraz ryzyka pęknięcia zaginanego materiału;
- siły nacisku bigowania i cięcia mogą być niezależnie ustawione dla kierunków X i Y w celu dopasowania do struktury używanego materiału. Jest to szczególnie istotne w przypadku bigowania tektury falistej – wzdłuż lub poprzecznie do fali. Aby zapobiec uszkodzeniu materiału, siła nacisku musi być w obu przypadkach różna;
- zaawansowana funkcja cięcia oraz bigowania na odwrocie pozwala na odczyt wydrukowanych jednocześnie z grafiką markerów i automatyczne skorelowanie linii cięcia plotera z wydrukiem. Umożliwia to precyzyjne wycinanie naklejek i etykiet lub wykonanie opakowania z nadrukiem. Połączenie tej funkcji z funkcją „MIRROR” plotera pozwala na cięcie i bigowanie po spodniej stronie nadruku (rewers);
- dwie metody mocowania – przy użyciu stołu elektrostatycznego oraz specjalnych mat adhezyjnych - umożliwiają wykorzystanie szerokiego spektrum różnorodnych materiałów ploterowych;
- czytnik pendrive’ów – pozwala na cięcie projektów bez potrzeby podłączania plotera do komputera.
*parametr zależny od poziomu twardości materiału.
- Folder techniczny – plotery tnące Graphtec FCX4000
- Więcej info. – plotery tnące Graphtec FCX4000
- Zobacz film - ploter tnący Graphtec FCX4000
CZĘŚCI EKSPLOATACYJNE DO STOŁOWYCH PLOTERÓW TNĄCYCH GRAPHTEC Z SERII FCX4000
Noże (ostrza) Graphtec - Cutting Blades:
- CB09-L - nóż ekonomiczny, kąt 45°, do cięcia folii ploterowych do grubości 0,25 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
- CB09-E - nóż ekonomiczny, kąt 45°, do cięcia folii ploterowych do grubości 0,25 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
- CB09UB - nóż utwardzony, kąt 45°, do cięcia mediów ploterowych (folii, papieru) do grubości 0,25 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB09-P - nóż utwardzony, o wysokim poziomie trwałości, kąt 45°, do cięcia mediów ploterowych (folii, papieru) do grubości 0,25 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB09UB-K60 - nóż utwardzony, kąt 60°, do cięcia cienkich folii o grubości od 0,03 do 0,25 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB15U - nóż ekonomiczny, kąt 45°, do cięcia folii ploterowych o grubości od 0,25 do 0,5 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB15UA - nóż utwardzony, kąt 45°, do cięcia mediów ploterowych (folii, papieru, tektury) o grubości od 0,25 do 0,5 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB15U-K30 - nóż ekonomiczny, kąt 30°, do cięcia folii ploterowych o grubości od 0,5 do 1 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
CB15UA-K30 - nóż utwardzony, kąt 30°, do cięcia mediów ploterowych (folii, tektury, kartonu) o grubości od 0,5 do 1 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Oprawki (uchwyty) do noży Graphtec - Cutting Blades Holders:
- PHP33-CB09N-HS - oprawka (uchwyt, głowica) noży Graphtec o symbolach: CB09-L, CB09-E, CB09UB, CB09-P, CB09UB-K60 - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
PHP33-CB15N-HS - oprawka (uchwyt, głowica) noży Graphtec o symbolach: CB15U, CB15UA, CB15U-K30, CB15UA-K30 - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
PHP35-CB09-HS - oprawka (uchwyt, głowica) wzmocniona, metalowa, do noży Graphtec o symbolach: CB09-L, CB09-E, CB09UB, CB09-P, CB09UB-K60 - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie- PHP35-CB15-HS - oprawka (uchwyt, głowica) wzmocniona, metalowa, do noży Graphtec o symbolach: CB15U, CB15UA, CB15U-K30, CB15UA-K30 - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Narzędzia pomocnicze:
- PM-CT-001 - narzędzie lupa ułatwiające precyzyjne ustawianie wysunięcia ostrza noża - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Narzędzia Graphtec do bigowania - Creasing Tool:
- CP-001 - narzędzie kulkowe do bigowania liniowego (bigownica kulkowa do bigowania po liniach prostych) - (FCX4000-50ES, FCX4000-60ES) - Dostępne na zamówienie
- PM-CT-002 - narzędzie kulkowe do bigowania (bigownica kulkowa) - (FCX4000-50ES, FCX4000-60ES) - Dostępne na zamówienie
Oprawki (uchwyty) Graphtec umożliwiające kreślenie - Pen Holders:
- PHP31-FIBER - oprawka markerów, cienkopisów, foliopisów firmy Staedtler - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
PM-BH-002 - oprawka wkładów kulkowych o standardzie G2 ISO 12752-7-2 marek: Parker, Perikna, Staedtler, Schneider, Schmid - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Pisaki kreślące:
- Parker QuinkFlow Ballpoint Refill F - wkład kulkowy, olejowy, grubość linii kreślenia: 0,8 mm, kolor: czarny, przeznaczone do kreślenia na papierze, kartonie, folii itp. - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Akcesoria do mocowania mediów o niskiej przyczepności elektrostatycznej:
- CM-0003-R1A - specjalny arkusz samoprzylepny dwustronnie klejący (double-sided adhesive coated sheet), przeznaczony do mocowania materiałów o niskiej przyczepności elektrostatycznej, takich jak na przykład folie magnetyczne, szerokość: 545 mm, oferowany w sprzedaży w mb - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
- Podkład Classi - specjalny podkład zabezpieczający stół elektrostatyczny plotera przed uszkodzeniem mechanicznym podczas aplikacji arkusza samoprzylepnego Graphtec CM-0003-R1A, wymiary: 640 x 465 mm - (FCX4000-50ES, FCX4000-60ES) - Kup w sklepie
Maty Graphtec do bigowania - Creasing Mat:
- CM-0004 - specjalna mata do bigowania folii. Powierzchnia maty została pokryta specjalnymi mikroprzyssawkami (micro suction), eliminującymi potrzebę stosowania dodatkowego mocowania. Wymiary robocze: 435 x 610 mm, grubość: 0,8 mm. Oferowana w sprzedaży w komplecie/2 szt. - (FCX4000-50ES, FCX4000-60ES) - Dostępna na zamówienie
- CM-0005 - specjalna mata do bigowania papieru. Powierzchnia maty została pokryta specjalnymi mikroprzyssawkami (micro suction), eliminującymi potrzebę stosowania dodatkowego mocowania. Wymiary robocze: 435 x 610 mm, grubość: 0,8 mm. Oferowana w sprzedaży w komplecie/2 szt. - (FCX4000-50ES, FCX4000-60ES) - Dostępna na zamówienie
- PM-CM-001 - specjalna mata do bigowania folii. Wymiary robocze: 660 x 480 mm. Oferowana w sprzedaży w komplecie/2 szt. - (FCX4000-50ES, FCX4000-60ES) - Dostępna na zamówienie
- PM-CM-002 - specjalna mata do bigowania papieru. Wymiary robocze: 660 x 480 mm. Oferowana w sprzedaży w komplecie/2 szt. - (FCX4000-50ES, FCX4000-60ES) - Dostępna na zamówienie
Folie ochronne Graphtec - Panel Protect Sheet:
- PM-CR-002A - folia ochronna, zabezpieczająca stół elektrostatyczny plotera przed uszkodzeniem mechanicznym podczas cięcia. Grubość: 0,3 mm. Dedykowana do plotera Graphtec FCX4000-50ES - Kup w sklepie
- PM-CR-003A - folia ochronna, zabezpieczająca stół elektrostatyczny plotera przed uszkodzeniem mechanicznym podczas cięcia. Grubość: 0,3 mm. Dedykowana do plotera Graphtec FCX4000-60ES - Kup w sklepie
Stojak (podstawa) pod ploter stołowy Graphtec - Stand:
- ST0113 - stojak (podstawa) pod ploter tnący Graphtec FCX4000-60ES - Dostępny na zamówienie
